关于“一种手工焊焊接试验平台及手工焊接方法与流程”专利分享
来源:
|
作者:
高藤防护
|
发布时间:
2020-03-04
|
1500
次浏览
|
分享到:
本发明提供一种手工焊焊接试验平台及手工焊接方法,所述的手工焊焊接试验平台包括底座、立柱和横杆,所述的立柱与底座之间连接成L形结构,所述的横杆与立柱之间连接成T形结构,在横杆自由端活动连接面板、且所述面板在外力作用下相对于横杆转动或者静止。

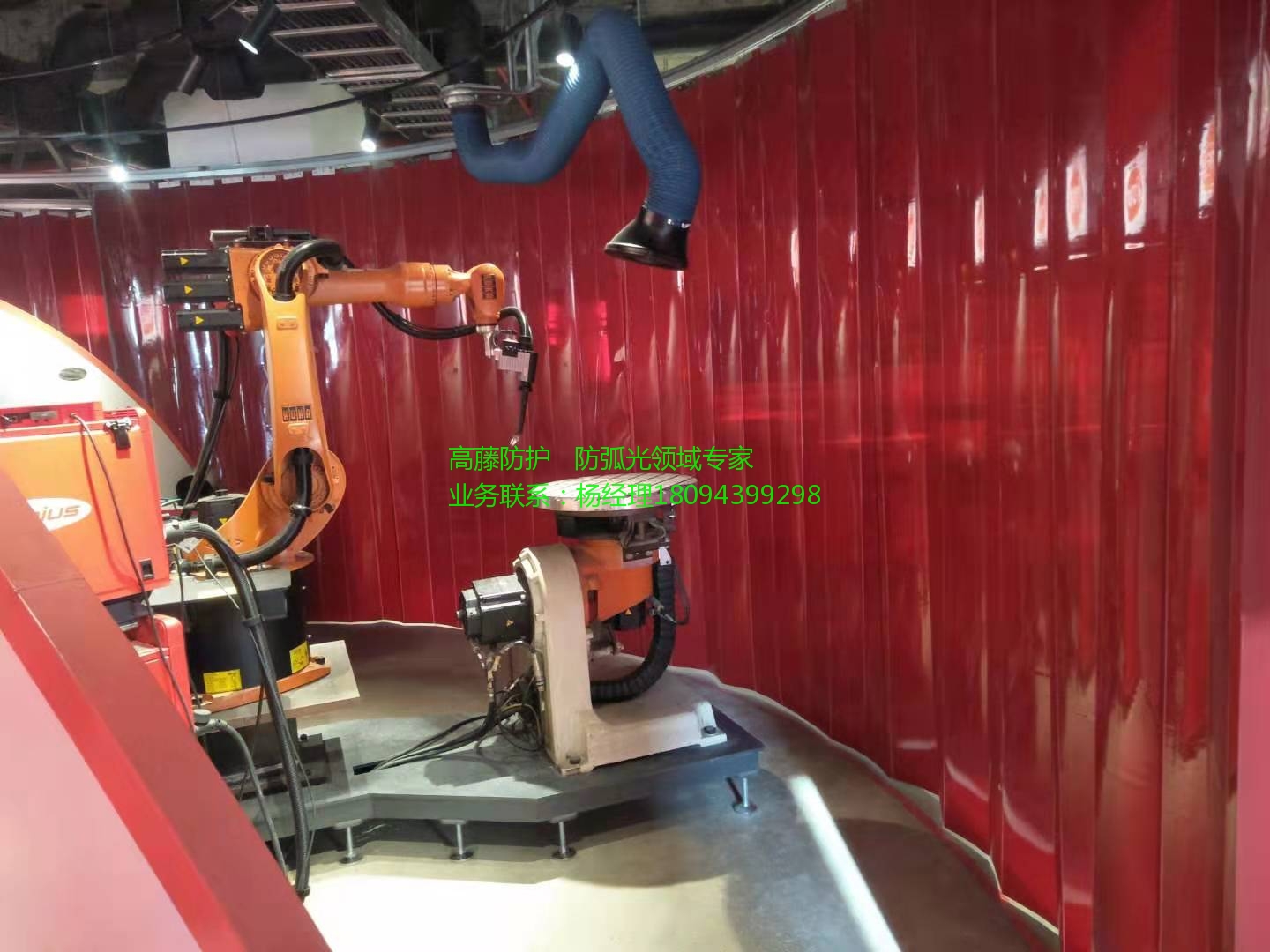

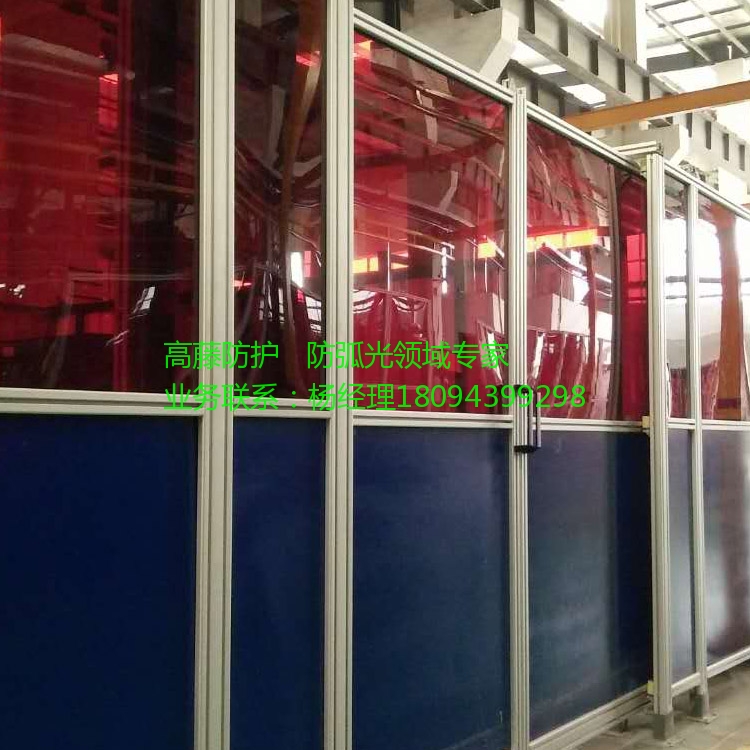

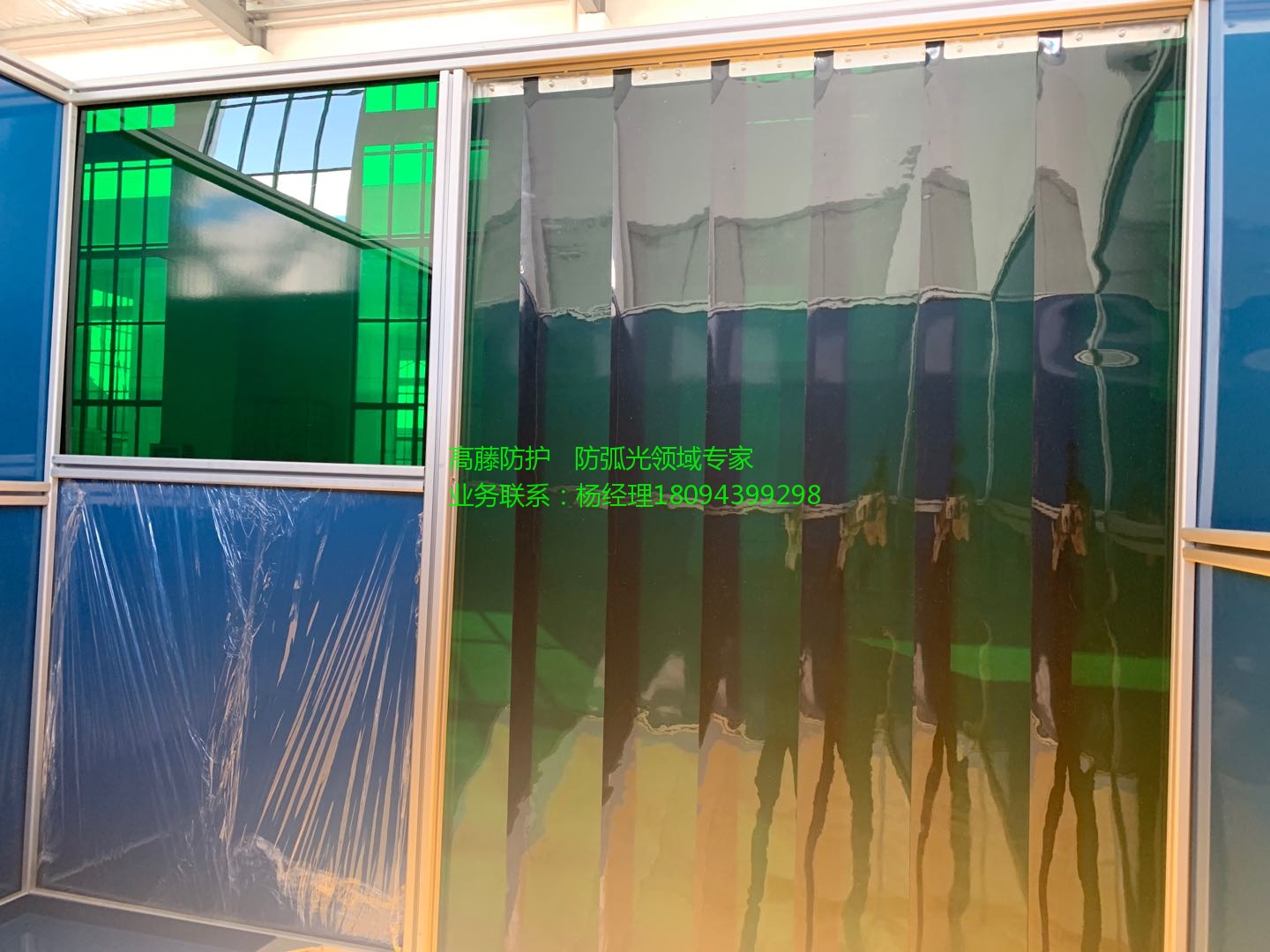

本文摘抄于X技术网.www.xjishu.com 配图为高藤防护应用案例
背景技术:
目前的手工焊焊接试验或者焊接作业过程中,例如,对于铝合金型材或者板材进行手工焊操作时,根据不同的焊接需求,手工焊操作要求焊接工件能够同时满足PA、PB、PC、PD、PE、PF等焊接位置的要求,即平焊、角焊、横焊、仰角焊、仰焊、立向上焊等焊接位置。而现有的手工焊工装不能同时满足这些要求。因此,很有必要研发一种能够满足手工焊对各种焊接位置要求的焊接装置。
技术实现要素:
本发明要解决的技术问题是:针对现有技术存在的问题,提供一种手工焊焊接试验平台及手工焊接方法,以满足手工焊操作时对各种焊接位置的需求。
本发明要解决的技术问题采用以下技术方案来实现:一种手工焊焊接试验平台,包括底座、立柱和横杆,所述的立柱与底座之间连接成L形结构,所述的横杆与立柱之间连接成T形结构,在横杆自由端活动连接面板、且所述面板在外力作用下相对于横杆转动或者静止。
优选地,还包括第一接头和锁紧螺钉,所述的第一接头通过锁紧螺钉活动套接在立柱上,所述的横杆与第一接头之间固定连接。
优选地,还包括转轴、第二接头和锁紧螺钉,所述的第二接头与横杆自由端固定连接,且第二接头通过锁紧螺钉与转轴之间形成活动套接结构,所述转轴顶端与面板固定连接。
优选地,还包括开口销,所述的开口销安装在转轴尾端。
优选地,所述的转轴呈T形结构,其中的相对较大端与面板固定连接。
优选地,所述的锁紧螺钉呈T形结构,其中的相对较大端形成转动手柄。
优选地,还包括压条和压紧螺钉,所述的压紧螺钉一端贯穿压条后与面板之间形成螺纹活动连接结构。
优选地,所述的面板与横杆之间形成相互平行结构。
一种手工焊焊接方法,采用如上所述的手工焊焊接试验平台进行,首先,将焊接工件安装到面板上;然后,使面板相对于横杆转动到指定位置;最后,对焊接工件进行手工焊作业。
与现有技术相比,本发明的有益效果是:由于立柱与底座之间形成L形结构、横杆与立柱之间形成T形结构,从而可以为手工焊作业预留足够的作业空间,方便焊接作业;另外,通过在横杆自由端活动连接面板、且面板在外力作用下可以相对于横杆转动或者静止,因此,可以很好地满足手工焊操作时对各种焊接位置的需求,有利于提高手工焊的焊接作业效率和焊接质量,并以此很好地解决了手工焊焊接实验难题和自动焊培训考试难题,且实施成本低廉。
附图说明
图1为本发明一种手工焊焊接试验平台的主视图。
图2为本发明一种手工焊焊接试验平台的俯视图。
图3为本发明一种手工焊焊接试验平台的侧视图。
图中标记:1-底座,2-立柱,3-横杆,4-第一接头,5-锁紧螺钉,6-面板,7-焊接工件,8-压条,9-压紧螺钉,10-转轴,11-垫圈,12-第二接头,13-开口销。
具体实施方式
为了使本发明的目的、技术方案及优点更加清楚明白,下面结合附图和具体实施例对本发明进行详细说明。应当理解,此处所描述的具体实施例仅仅用以解释本发明,并不用于限定本发明。
如图1、图2、图3所示的手工焊焊接试验平台,主要包括底座1、立柱2和横杆3,所述的立柱2固定连接在底座1上、且立柱2与底座1之间形成L形结构;所述的横杆3与立柱2之间连接成T形结构;优选地,所述的横杆3与立柱2之间可以通过第一接头4、锁紧螺钉5相互配合来形成T形结构,在第一接头4上开设可以供立柱2自由贯穿通过的通孔,所述的第一接头4可以通过锁紧螺钉5活动套接在立柱2上,所述的横杆3与第一接头4之间固定连接。松开锁紧螺钉5后,所述的第一接头4连同横杆3即可相对于立柱2同步上下直线运动,同时,所述的第一接头4连同横杆3也可相对于立柱2同步转动。
所述的横杆3的自由端活动连接面板6、且面板6在外力作用下相对于横杆3转动或者静止。优选地,所述横杆3的自由端与第二接头12固定连接,在第二接头12上开设可以供转轴10自由贯穿通过的通孔,所述第二接头12可以通过锁紧螺钉5与转轴10之间形成活动套接结构,在转轴10顶端可以焊接方式固定连接面板6。松开锁紧螺钉5后,对面板6施加一定的外力作用,所述面板6连同转轴10即可相对于横杆3同步转动。为了防止转轴10相对于第二接头12脱落,可以在转轴10尾端设置开口销13;优选地,在开口销13与第二接头12之间还可以设置垫圈11,如图1所示。
利用上述的手工焊焊接试验平台进行手工焊焊接作业时,其操作方法如下:
第1步,如图1所示,需要将焊接工件7安装到面板6上。为了方便焊接工件7的安装、且保证安装后的稳定可靠性,可以先使锁紧螺钉5均保持在锁紧状态,然后,可以采用压条8配合压紧螺钉9来固定焊接工件7。具体地,所述的压条8压在焊接工件7上,所述的压紧螺钉9一端贯穿压条8、焊接工件7后与面板6之间形成螺纹活动连接,从而可以将焊接工件7稳定、可靠地固定安装到面板6上。
第2步,松开与第二接头12连接的锁紧螺钉5,焊接作业人员即可通过手动方式来使面板6相对于横杆3转动到方便焊接作业的指定位置。
第3步,在方便焊接作业的指定位置,焊接作业人员可以先拧紧与第二接头12连接的锁紧螺钉5,使面板6在指定位置保持静止状态,然后即可对焊接工件7进行手工焊作业。
在本发明的手工焊焊接试验平台中,其中的锁紧螺钉5可以设计成T形结构,且其相对较大端形成转动手柄,以方便锁紧螺钉5的松开或者拧紧操作,且操作更加省力。其中的转轴10可以设计成T形结构,且其相对较大端与面板6固定连接,以提高面板6的承载能力。
由此可见,本发明是通过立柱2与底座1之间形成L形结构、横杆3与立柱2之间形成T形结构,从而可以为手工焊作业预留足够的作业空间,以方便焊接作业;并且,由于横杆3自由端活动连接面板6、且面板6在外力作用下可以相对于横杆3转动或者静止,这种结构设计,使得面板6可以实现全方位旋转;优选地,所述的面板6与横杆3之间形成相互平行结构,以便克服焊接位置的限制,进而更好地满足手工焊操作时对各种焊接位置的需求,也能满足一般自动焊板材焊接的试验要求,提高了手工焊的焊接作业效率和焊接质量,且实施成本低廉。
以上所述仅为本发明的较佳实施例而已,并不用以限制本发明,应当指出的是,凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等,均应包含在本发明的保护范围之内。
技术特征:
1.一种手工焊焊接试验平台,其特征在于:包括底座(1)、立柱(2)和横杆(3),所述的立柱(2)与底座(1)之间连接成L形结构,所述的横杆(3)与立柱(2)之间连接成T形结构,在横杆(3)自由端活动连接面板(6)、且所述面板(6)在外力作用下相对于横杆(3)转动或者静止。
2.根据权利要求1所述的一种手工焊焊接试验平台,其特征在于:还包括第一接头(4)和锁紧螺钉(5),所述的第一接头(4)通过锁紧螺钉(5)活动套接在立柱(2)上,所述的横杆(3)与第一接头(4)之间固定连接。
3.根据权利要求1所述的一种手工焊焊接试验平台,其特征在于:还包括转轴(10)、第二接头(12)和锁紧螺钉(5),所述的第二接头(12)与横杆(3)自由端固定连接,且第二接头(12)通过锁紧螺钉(5)与转轴(10)之间形成活动套接结构,所述转轴(10)顶端与面板(6)固定连接。
4.根据权利要求3所述的一种手工焊焊接试验平台,其特征在于:还包括开口销(13),所述的开口销(13)安装在转轴(10)尾端。
5.根据权利要求3或者4所述的一种手工焊焊接试验平台,其特征在于:所述的转轴(10)呈T形结构,其中的相对较大端与面板(6)固定连接。
